ガードさえ脱がせると腰下と顔の分離は好き放題に露呈

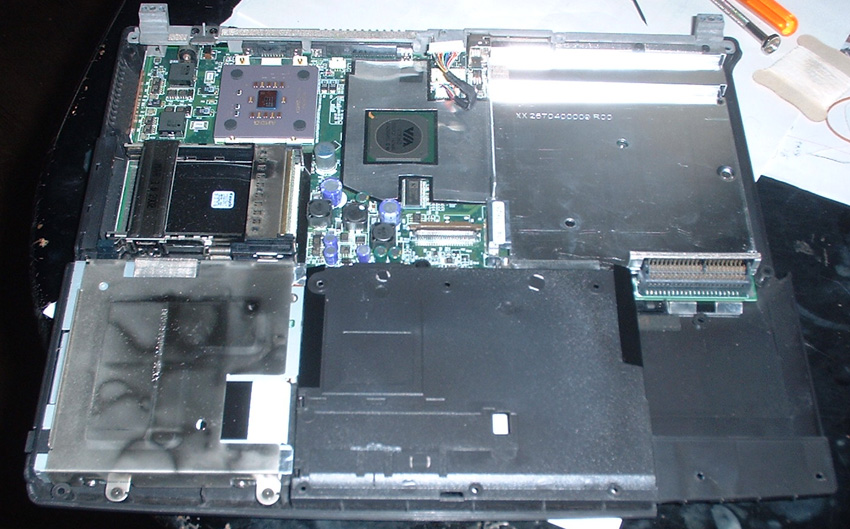

ディスプレーとハードＢＯＸの分離が完了。後の画像で分離の構造に注意すれば理解できます。

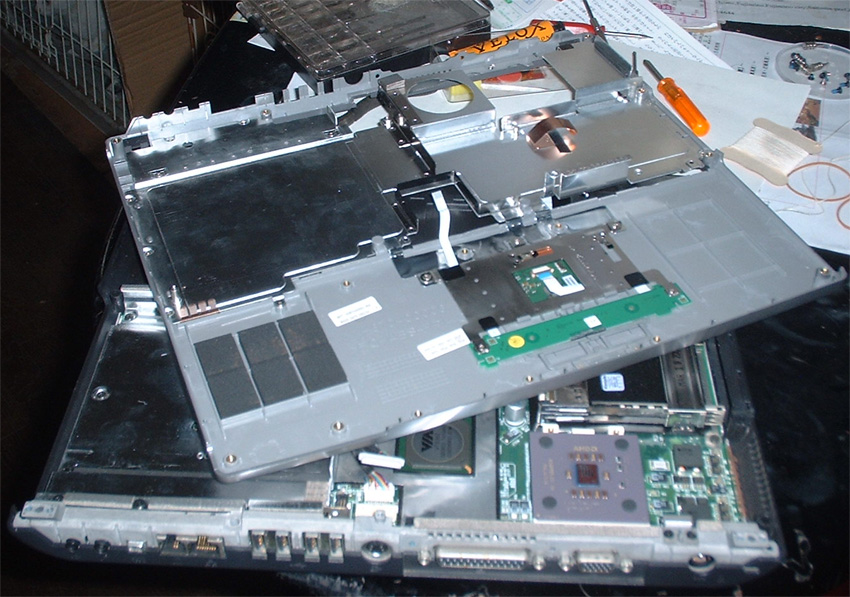

 一つのネジを外せばキーボード。下側のネジを全て外して上のパネルが外れます。

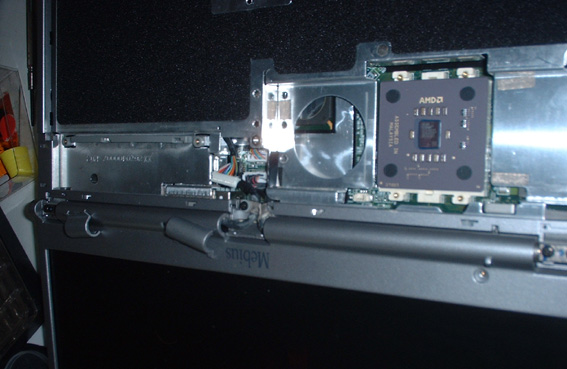

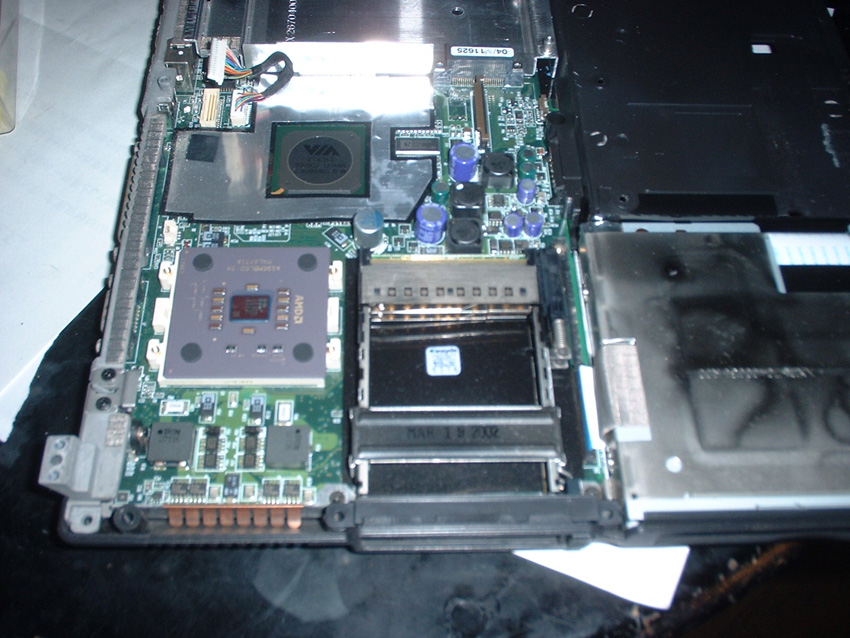

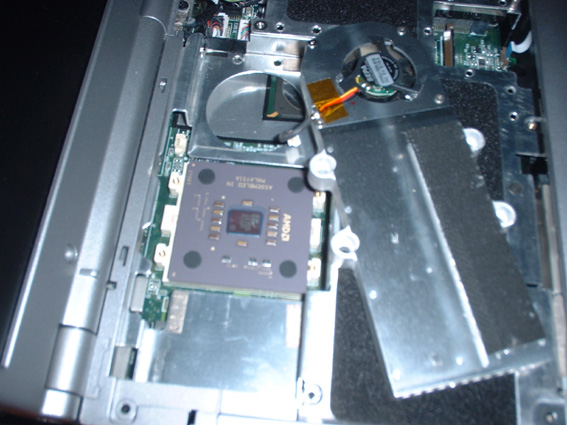

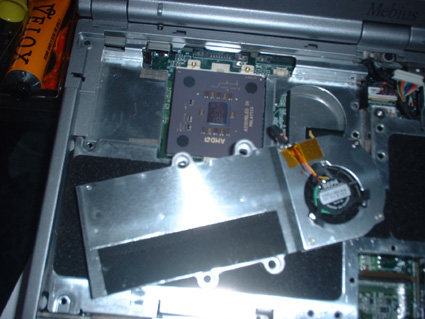

ＣＰＵファンの取り外し後、順次各部品を保護している枠やステーは、ナット・ボルトで
見える形で露出しますので、問題の部分の取替えはいたって簡単ですが、
工具や静電気に注意して作業はしてください。

組み付けはその逆です。


モニターの分解はやはり謎が多いですが、これまでの画像とこのページでおそらく
もう理解されていると思います。

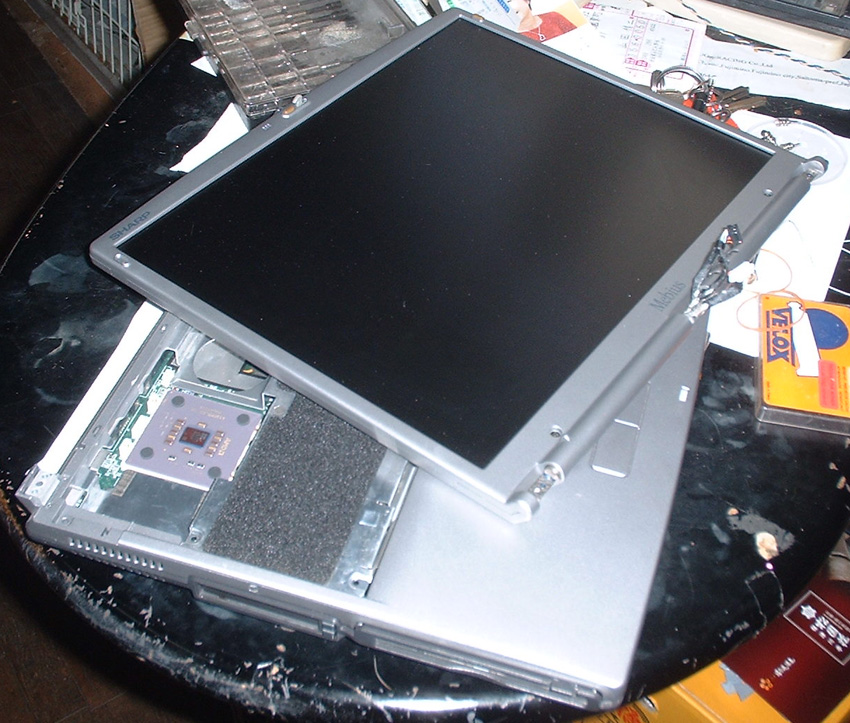

ノートの蓋を180度開けると簡単にヒンジカバーが外れてネジが露出しますので
外すのは簡単です。

液晶パネルまでの分解は次ページへ
